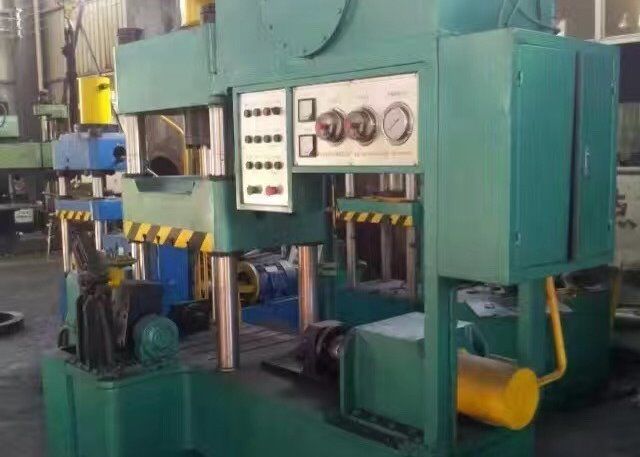

20mm Lucency che dipinge la macchina di stampaggio a freddo del gomito 11kw

Parametri del prodotto:

I. contenuto del lavoro del fornitore

1. Progettazione e fabbricare.

2. Installazione.

3, mettendo a punto.

In secondo luogo, la prestazione

1. Usato per il modanatura freddo di spinta del gomito di acciaio inossidabile.

2. La pressione di esercizio Rated di olio è 25Mpa.The che la pressione sperimentale del cilindro dell'olio è 31.5MPa

3. La pressione principale del cilindro è 63T e l'efficace colpo è 500mm (il diametro interno del cilindro è 180mm).

4. La pressione laterale del cilindro è 50T, (il diametro interno del cilindro è 160mm) efficace colpo è 600mm.

5. Gomito che forma il diametro 20-60 della gamma.

6, potere 11KW del motore.

7, mandrino di inversione di 90° che demoulding

8, le condizioni ambientali della macchina fredda di spinta: temperatura ambiente 5-38 gradi, umidità relativa ≤82%, tensione in ingresso di 380V a quattro vie trifase (- 12%-- +15%), frequenza di orario di lavoro 50Hz±2%.The può essere 24 ore al giorno lavoro continuo, l'aria è esente dai media corrosivi, l'attrezzatura deve essere azionato nell'officina, là è abbastanza spazio.

9, facendo uso di olio idraulico antiusura YB-N46.

Tre, norma del cilindro

1. La fabbricazione di cilindro dell'olio si conforma alle norme JB/T10205-2000 e JB/T15622-2005.

2. Il cilindro è l'acciaio 45#, la finitura superficia interna è Ra0.3, la biella è tubo senza saldatura 45#, la superficie è cromato, lucidato dopo la placcatura, nessun linee rette, le linee a spirale, rivestimento è Ra0.4.

3. Le altre parti del cilindro sono fatte dei pezzi fucinati 45# per assicurare le proprietà meccaniche.

4. La manica della guida del pistone del cilindro principale adotta la manica di rame, tutte le guarnizioni adottano le serie standard di priorità e la guarnizione principale è importata dall'Austria ACO.

5. Prima che il montaggio del cilindro, la scorrevolezza, la durezza, dimensione di corrispondenza ed altri oggetti del cilindro e biella sia ispezionato e la qualità dei pezzi fucinati e delle guarnizioni sarà ispezionata. Le parti utilizzate nel montaggio del cilindro rispetteranno le norme e la prova di pressione sarà effettuata dopo il montaggio del cilindro.

Quattro, ospite,

1. La struttura principale è tre-fascio e struttura della quattro-colonna. L'attrezzatura comprende il fascio superiore, abbassa il fascio, cursore, colonna di collegamento, dado, cilindro e dispositivo, ecc materiali inversi. I tre fasci sono saldati con i piatti d'acciaio di alta qualità di Q235-A. Cavo di saldatura di alta qualità di uso 16Mo per assicurare la forza. Tutte le parti strutturali sono lavorate dalla macchina a controllo numerico per assicurare l'accuratezza.

2. Altezza di apertura massima del cursore: 700mm.

3, l'efficace dimensione della tavola di lavoro: intorno a 500mm- anteriore e posteriore 550mm (a parte la parte laterale del cilindro)

4. C'è un cilindro principale dell'olio installato sulla linea centrale orizzontale del fascio superiore. La biella del cilindro dell'olio è collegata con il cursore attraverso la flangia di sfalsamento. Il pistone laterale del cilindro guida per barra superiore per muoversi lungo lo scorrevole.

5, dimensioni dell'attrezzatura: 1700mm*800mm*2200mm

Cinque, stazione di servizio idraulica

1. La pressione di esercizio massima del circuito idraulico è 25Mpa e la pressione sperimentale è 31.5Mpa.

2, la superficie interna ed esterna del serbatoio dell'olio per il trattamento antiruggine, installato nel filtro dal serbatoio dell'olio, livello liquido dell'insieme, esposizione di temperatura di olio.

3, l'intero circuito idraulico devono essere puliti prima dell'operazione di prova dell'iniezione dell'olio.

4. La stazione di servizio è destinata come collegamento integrato per ridurre i punti di perdita. La pompa di olio adotta la pompa a pistone assiale variabile manuale con flusso regolabile, pressione interna massima di 31.5Mpa e la pressione di servizio del sistema 25Mpa.The ha sovraccaricare lo straripamento, l'adeguamento di flusso, il controllo di tempo, l'auto-diagnosi dello SpA ed altre funzioni.

5. La stazione di servizio è installata sul binario superiore dell'attrezzatura, che può efficacemente ridurre la lunghezza della conduttura e ridurre il punto di perdita dell'olio e risparmiare lo spazio.

Sei, funzione dello SpA

1, controllo dello SpA, un modanatura chiave. Metta il tubo nella muffa e premi il pulsante di avvio per spingere automaticamente il sistema e per eliminare il prodotto finito.

le 3, operazioni automatiche e manuali possono essere convertiti, nella muffa sono ricerca degli errori molto conveniente.

4. La pressione del circuito idraulico può essere fissata efficacemente per proteggere il danno causato dall'errore dell'operazione dell'attrezzatura.

5. Tutto il controllo è concentrato su un gabinetto di funzionamento, sul touch screen, sul motore che corrono, sulla fermata totale e sull'inizio riempito liquido della pompa e fermare l'esposizione dello stato.

6. Componenti elettriche: Lo SpA adotta lo SpA di Mitsubishi ed altre componenti adottano Schneider e Chint.

VII. installazione di attrezzatura

1. Il fornitore guiderà l'installazione ed il compratore attivamente coopererà.

2. Il fornitore fornirà i disegni di attrezzatura di base ed il Demander costruirà secondo i disegni. Il fornitore sarà responsabile della guida della costruzione.

4. Il Demander è responsabile della regolazione del cavo di alimentazione alla posizione specificata dal fornitore.

VIII. ricerca degli errori dell'attrezzatura

1. Dopo che il Demander riempie le circostanze d'incarico, il fornitore ultimerà i lavori d'incarico dell'attrezzatura con la cooperazione vigorosa del Demander.

2. Il compratore fornirà i materiali dell'eliminazione degli errori, l'olio idraulico 46#, l'alimentazione elettrica, ecc.

3. Il fornitore sarà responsabile della soluzione dell'errore causato dall'attrezzatura durante l'incarico.

IX. accettazione dell'attrezzatura

1. Entro 5 giorni lavorativi dopo il completamento dell'eliminazione degli errori e dell'impiego normale delle attrezzature, il Demander condurrà il collaudo di accettabilità conformemente alle disposizioni dell'accordo tecnico.

2. Entrambi i partiti firmeranno sullo strato dell'accettazione per la conferma dopo che l'attrezzatura è accettata.

Garanzia di X. Equipment

1. Nel caso di guasto di attrezzatura entro un anno a partire dalla data di firma per il collaudo di accettabilità, il fornitore sarà responsabile di manutenzione e fornirà ai pezzi di ricambio gratis (eccezione fatta per l'errore di operazione).

2. Manutenzione di vita di attrezzatura. Dopo il periodo di garanzia, se c'è un errore, il fornitore lo manterrà gratis, ma il compratore è responsabile del costo dei pezzi di ricambio e del personale tecnico ed il fornitore fornirà al personale tecnico gratis.
