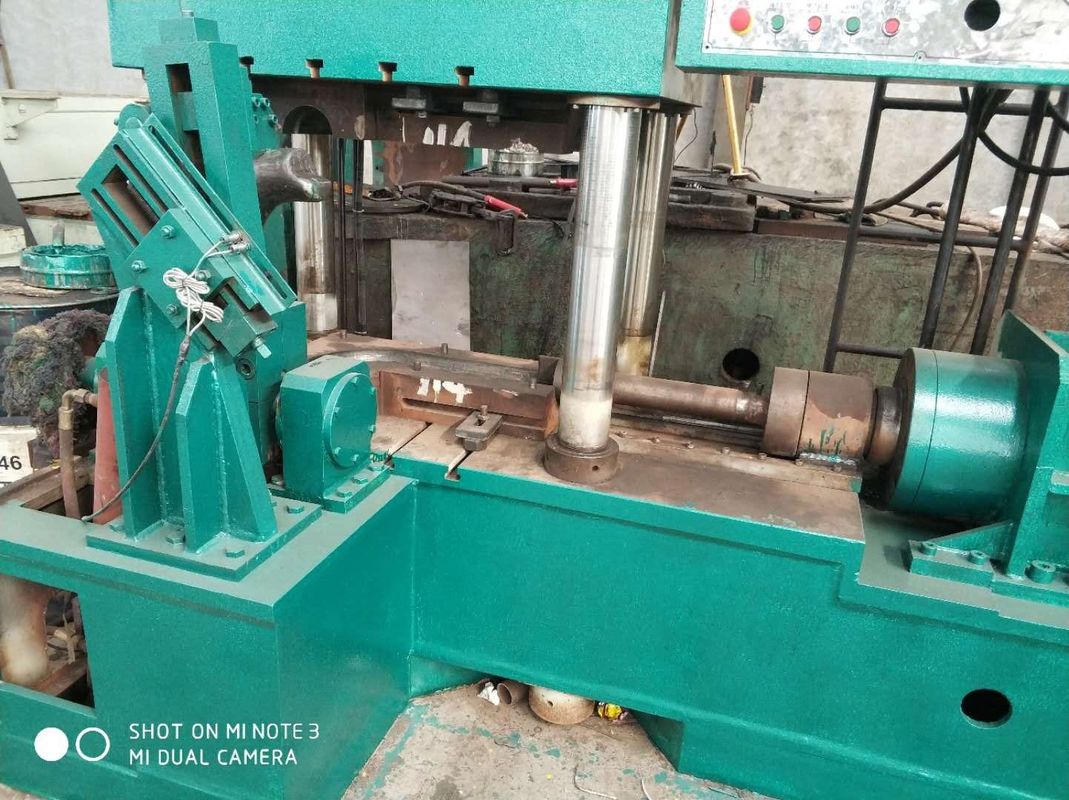

Macchina di stampaggio a freddo del gomito del CE 133mm di acciaio inossidabile

Parametri del prodotto:

I. contenuto del lavoro del fornitore

1. Progettazione e fabbricare.

2. Installazione.

3, mettendo a punto.

In secondo luogo, la prestazione

1. Usato per il modanatura freddo di spinta del gomito di acciaio inossidabile.

2. La pressione di esercizio Rated di olio è 25Mpa.The che la pressione sperimentale del cilindro dell'olio è 31.5MPa

3, pressione principale 350T due del cilindro, (diametro interno 300mm del cilindro) efficace colpo 900mm.

4. La pressione laterale del cilindro è 200T, (il diametro interno del cilindro è 320mm) efficace colpo è 800mm.

5. Gomito che forma il diametro 133-219 della gamma.

6, potere 30KW del motore.

7, mandrino di inversione di 90° che demoulding

8, le condizioni ambientali della macchina fredda di spinta: temperatura ambiente 5-38 gradi, umidità relativa ≤82%, tensione in ingresso di 380V a quattro vie trifase (- 12%-- +15%), frequenza di orario di lavoro 50Hz±2%.The può essere 24 ore al giorno lavoro continuo, l'aria è esente dai media corrosivi, l'attrezzatura deve essere azionato nell'officina, là è abbastanza spazio.

9, facendo uso di olio idraulico antiusura YB-N46.

Tre, norma del cilindro

1. La fabbricazione di cilindro dell'olio si conforma alle norme JB/T10205-2000 e JB/T15622-2005.

2. Il cilindro è l'acciaio 45#, la finitura superficia interna è Ra0.3, la biella è tubo senza saldatura 45#, la superficie è cromato, lucidato dopo la placcatura, nessun linee rette, le linee a spirale, rivestimento è Ra0.4.

3. Le altre parti del cilindro sono fatte dei pezzi fucinati 45# per assicurare le proprietà meccaniche.

4. La manica della guida del pistone del cilindro principale adotta la manica di rame, tutte le guarnizioni adottano le serie standard di priorità e la guarnizione principale è importata dall'Austria ACO.

5. Prima che il montaggio del cilindro, la scorrevolezza, la durezza, dimensione di corrispondenza ed altri oggetti del cilindro e biella sia ispezionato e la qualità dei pezzi fucinati e delle guarnizioni sarà ispezionata. Le parti utilizzate nel montaggio del cilindro rispetteranno le norme e la prova di pressione sarà effettuata dopo il montaggio del cilindro.

Quattro, ospite,

1. La struttura principale è tre-fascio e struttura della quattro-colonna. L'attrezzatura comprende il fascio superiore, abbassa il fascio, cursore, colonna di collegamento, dado, cilindro e dispositivo, ecc materiali inversi. I tre fasci sono saldati con i piatti d'acciaio di alta qualità di Q235-A. Usi il cavo di saldatura di alta qualità 16Mo per assicurare la forza. Tutte le parti strutturali sono lavorate dalla macchina a controllo numerico per assicurare l'accuratezza.

2. Altezza di apertura massima del cursore: 1200mm.

3, l'efficace dimensione della tavola di lavoro: circa 1700mm- anteriore e posteriore 900mm (a parte la parte laterale del cilindro)

C'è un cilindro principale dell'olio installato sulla linea centrale orizzontale del fascio superiore. La biella del cilindro dell'olio è collegata con il cursore attraverso la flangia spaccata. Quando il cilindro dell'olio entra e drays, il cursore è guidato per alzare ed abbassare da quattro colonne. Il pistone laterale del cilindro guida per barra superiore per muoversi lungo lo scorrevole.

Dimensioni dell'attrezzatura: 3800mm*2100mm*4200mm

Peso dell'attrezzatura: 29T

Cinque, stazione di servizio idraulica

La pressione di esercizio massima del circuito idraulico è 25MPa e la pressione sperimentale è 31.5MPa.

Le superfici interne ed esterne del serbatoio dell'olio sono trattate con la prevenzione di ruggine. Un filtro è installato nel serbatoio dell'olio ed il livello liquido e la temperatura di olio sono visualizzati.

Il circuito idraulico di tutto deve essere pulito prima dell'esecuzione dei test dell'iniezione dell'olio.

Le stazioni di pompaggio sono destinate con i collegamenti integrati per ridurre i punti di perdita. La pompa di olio adotta la pompa a pistone assiale variabile manuale con flusso regolabile, pressione interna massima di 31.5Mpa e la pressione di servizio del sistema 25Mpa.The ha sovraccaricare lo straripamento, l'adeguamento di flusso, il controllo di tempo, l'auto-diagnosi dello SpA ed altre funzioni.

La stazione di servizio è installata sul binario superiore dell'attrezzatura, efficacemente riducente la lunghezza della conduttura per ridurre i punti di perdita dell'olio e per risparmiare lo spazio.

Sei, funzione dello SpA

1, controllo dello SpA, un modanatura chiave. Metta il tubo nella muffa e premi il pulsante di avvio per spingere automaticamente il sistema e per eliminare il prodotto finito.

2, SpA possono visualizzare la velocità, la distanza, il numero di ogni ora lavorativa e l'auto-diagnosi dell'olio idraulico.

le 3, operazioni automatiche e manuali possono essere convertiti, nella muffa sono ricerca degli errori molto conveniente.

4. La pressione del circuito idraulico può essere fissata efficacemente per proteggere il danno causato dall'errore dell'operazione dell'attrezzatura.

5. Tutto il controllo è concentrato su un gabinetto di funzionamento, sul touch screen, sul motore che corrono, sulla fermata totale e sull'inizio riempito liquido della pompa e fermare l'esposizione dello stato.

6. Componenti elettriche: Lo SpA adotta lo SpA di Mitsubishi ed altre componenti adottano Schneider e Chint.
