Dettagli:
Termini di pagamento e spedizione:
|
Garanzia: | 3 anni | materiale della bobina: | 304,316,316L |
---|---|---|---|
Struttura: | Palla | Supporto su misura: | OEM |
Temperatura: | PTFE≤150℃, PPL≤280℃ | Dimensione del porto: | DN15-DN200, 1/2» - 8" |
Applicazione: | Generalità | Media: | Gas, acqua, olio |
Tipo: | VALVOLE A SFERA | ||
Evidenziare: | valvola a sfera a tre corsie pn1.6,valvola a sfera a tre corsie pn2.5,Valvola a sfera di modo di WCB 3 |

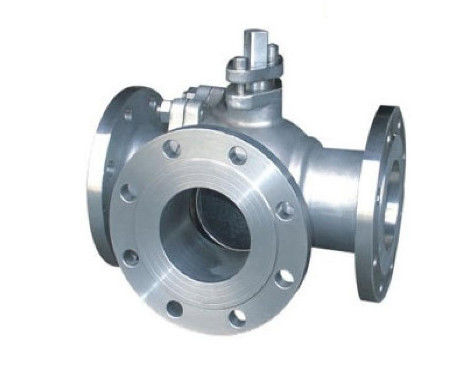

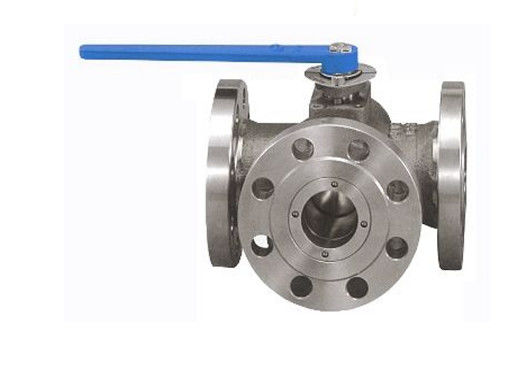

Q45F WCB 304 316 316L PN1.6 2,5 4,0 una valvola a sfera a tre corsie di 6,4 flange
Struttura della valvola a sfera
La proprietà isolante è buona, ma tutto il carico del cuscinetto a sfera il medium di lavoro è passato all'anello sigillante dello sbocco. Di conseguenza, è necessario da considerare se il materiale dell'anello sigillante possa resistere al carico di lavoro del medium della palla. Una volta sottoposta ad impatto ad alta pressione, la palla può essere sfalsata. Questa struttura è utilizzata generalmente nelle valvole a sfera scarse e medie di pressione. La valvola a sfera fissa della palla della valvola la palla di una valvola a sfera è riparata e non si muove sotto pressione. La valvola a sfera fissa della palla ha un sedile di galleggiamento, dalla pressione media, il movimento del sedile, di modo che l'anello sigillante urgente strettamente sulla palla, per assicurare la sigillatura. Solitamente con la palla sull'asse superiore e più bassa che sopporta, la coppia di torsione dell'operazione è piccola, adatta a valvole ad alta pressione e grandi di calibro.
Descrizione di prodotto
Pressione | DN | L | L1 | H | W | Chilogrammo | |||||
millimetro | pollice | millimetro | millimetro | millimetro | millimetro | 1,6 | 2,5 | 4,0 | CL150 | JIS10K | |
1,6
2,5
4,0
CL150
JIS10K |
15 | 1/2 | 130 | 65 | 62 | 100 | 2,5 | 3,0 | 3,5 | 2,5 | 2,5 |
20 | 3/4 | 150 | 75 | 68 | 160 | 3,0 | 3,5 | 4,5 | 3,0 | 3,6 | |
25 | 1 | 160 | 80 | 75 | 160 | 4,8 | 5,0 | 6 | 5,0 | 5,0 | |
32 | 1-1/4 | 180 | 90 | 85 | 200 | 6,5 | 7 | 8,5 | 7 | 7 | |
40 | 1-1/2 | 200 | 100 | 95 | 200 | 8,5 | 9 | 10,5 | 9 | 9 | |
501 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
65 | 2-1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 |
Introduzione della società
Commercio internazionale Co., srl di Cangzhou Junxi.
La nostra società produrre ed esportare tutti i tipi di accessori per tubi del acciaio al carbonio, accessori per tubi senza cuciture, la nostra città di Cang Zhou della città è luogo natio degli accessori per tubi del acciaio al carbonio. Abbiamo esportato molti paesi, come, in Russia, nell'Egitto Malesia, in India, Turchia, in Indonesia, in Giordania ecc.
Circa la macchina dell'accessorio per tubi, abbiamo tipo differente per ogni macchina. Abbiamo la macchina di formazione calda del gomito, la macchina del gomito di stampaggio a freddo, la macchina del T di stampaggio a freddo, la macchina di smussatura, la macchina di granigliatura, ecc… La garanzia della macchina è di un anno. Se la nostra macchina di clienti ha problema, nostro la persona di servizio post vendita verrà aiutare i clienti a risolvere il problema il più rapidamente possibile.
Circa la macchina dell'accessorio per tubi, abbiamo tipo differente per ogni macchina. Abbiamo la macchina di formazione calda del gomito, la macchina del gomito di stampaggio a freddo, la macchina del T di stampaggio a freddo, la macchina di smussatura, la macchina di granigliatura, ecc… La garanzia della macchina è di un anno. Se la nostra macchina di clienti ha problema, nostro la persona di servizio post vendita verrà aiutare i clienti a risolvere il problema il più rapidamente possibile.
Errori comuni e metodi d'analisi guasti di valvole a sfera
1. La palla è lavata più
Metodo di esclusione: l'assemblea dovrebbe essere corretta, l'operazione dovrebbe essere stabile, non conceduto essere usato come valvola a farfalla; La palla dovrebbe essere riparata a tempo dopo il capovolgimento ed il sedile di sigillatura dovrebbe essere sostituito.
2, quando usato come funzione di soffocamento, superficie di tenuta sono danneggiati
Metodo di eliminazione: la valvola a sfera non è permessa essere utilizzata come comando.
3. La superficie di tenuta è schiacciata
Metodo di esclusione: stringa il bullone alla sede valvola dovrebbe essere uniforme, la forza dovrebbe essere piccolo, piuttosto stringerebbe parecchie volte, non troppa e troppo strettamente contemporaneamente, la superficie di tenuta nociva può essere raschiata e riparata.
4. Non c'è pressione dirafforzamento sulla superficie di tenuta
Metodo di esclusione: la superficie di tenuta della sede valvola dovrebbe regolarmente essere controllata la pressione dirafforzamento e la superficie di tenuta dovrebbe leggermente essere compressa quando è trovato che la superficie di tenuta ha colato liberamente o contattato; Sostituzione precaricata di effetto di perdita della molla.
5, la chiave, il gambo di valvola e la lacuna del collegamento della palla tre sono grandi, la chiave ha raggiunto la posizione chiusa, l'angolo di rotazione della palla è di meno di 90 gradi e la longevità di perdita
Metodo di esclusione: la chiave, il gambo di valvola e la palla del meccanismo limitato del collegamento tre sciolto e dello spazio è troppo grandi dovrebbero essere riparati, fissandosi per consolidare; Regoli il blocchetto di limite, elimini l'angolo di avanzamento della chiave e renda la palla aperta e vicina correttamente.
6. La superficie di contatto fra la sede valvola ed il corpo non è regolare e durata e danneggiare il giunto circolare in moda dalle perdite della sede valvola.
Metodo di eliminazione: migliori il rivestimento regolare della superficie di contatto fra la sede valvola ed il corpo, riduca i tempi dello smontaggio della sede valvola e sostituisca il giunto circolare regolarmente.
