| Materiale: | Fondendo, acciaio inossidabile, ottone, ghisa, ferro duttile | Media: | Olio |
|---|---|---|---|
| Standard o non standard: | Norma | Nome di prodotto: | A 4 pollici |
| Norma: | BACCANO | Collegamento: | Collegamento della flangia, filo femminile |
| Modello: | Modello | Dimensione del porto: | DN15mm-DN1000mm |
| Evidenziare: | valvola a saracinesca flangiata 50mm,valvola a saracinesca flangiata di baccano 3352,valvole di regolazione industriali pn16 |
||

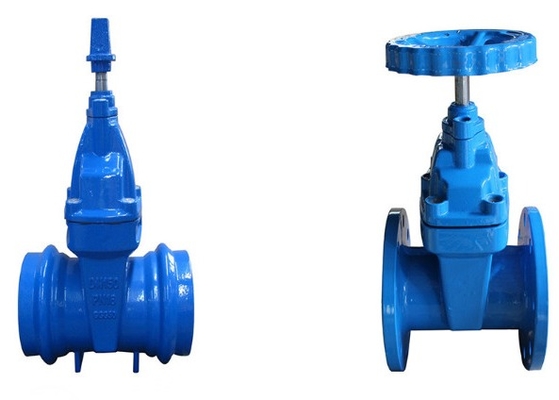

La flangia ha forgiato l'ANSI a105n API6D della valvola a saracinesca
| Norma |
BACCANO 3352-F4, BACCANO 3352-F5, BS5163, AWWA C509, AWWA C515 La perforazione della flangia è secondo DIN2501, BS4504 e l'ANSI B16.1 PN10, PN16, PN25 |
| Tipo | Estremità flangiata, estremità colpita con forza, gambo unito e non in aumento meccanico/gambo aumentante |
| Materiale |
Corpo: Ferro duttile GGG40/50 o colata IronGG25 Cuneo: Ferro duttile GGG40/50+EPDM/NBR o metallo messo Gambo: acciaio inossidabile 2Cr13, SS304, SS316 Bolt e dadi: Acciaio al carbonio con zinco placcato o SS304,316 |
| Rivestimento | Interno ed esterno con il rivestimento a resina epossidica legato min250μm di fusione |
Applicazioni
Questa valvola ampiamente si è applicata nei tubi liquidi per la riparazione d'apertura o di chiusura in tali acqua, disposizione di acque luride, energia elettrica, tubo dell'energetica, prodotto chimico, trasporto, fonti di energia ecc.
La flangia ha forgiato la descrizione della valvola a saracinesca del wcb:
- Progettazione e norme fabbricanti, conformemente al: ASME B16.34, API6D;
- Lunghezza della struttura secondo: ASME B16.10;
- La dimensione di conclusione della flangia secondo: ASME B16.5
- Dimensione dell'estremità filettata conformemente al: ANSI B1.20.1;
- La dimensione di conclusione di estremità conformemente al: ANSI B16.25
- Dimensione dell'incavo conformemente al: ANSI B16.11
- Ispezione e provare conformemente al: API598
- Un materiale facoltativo di superficie di tenuta: 13 il codice del carburo STL dell'acciaio legato del Cr (codice H) (Y) può scegliere altri materiali di sigillatura speciali secondo il requisito del cliente.
- Il materiale alternativo principale:
Classe di acciaio al carbonio: WCB, WCC, A105, ecc
Classe: acciaio inossidabile 304.316.304 L, 316 L, CF8, CF8M, CF3, CF3M, CF8C ed acciaio inossidabile duplex, ecc.
Classe: LF2, LCC, LCB, ecc d'acciaio a bassa temperatura
Tipi di acciaio al molibdeno di Chrome: WC5 WC6, WC9, C5, ecc
| DN | L | D | D1 | D2 | b | f | ND | H | W |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
