Dettagli:
Termini di pagamento e spedizione:
|
Tecniche: | Forgiato | Forma: | Valvola di globo |
---|---|---|---|
Collegamento: | Saldatura | Colore: | blu |
Nome di prodotto: | il acciaio al carbonio WCB ha flangiato valvola di globo | Applicazione: | Gas/petrolio/acqua |
Imballaggio: | contenitori | Dimensione: | PN25 DN125 |
Temperatura di lavoro: | 0 -- 150ºC | ||
Evidenziare: | pn25 ha flangiato valvola di globo,dn125 ha flangiato valvola di globo,valvola di globo del wcb del acciaio al carbonio |

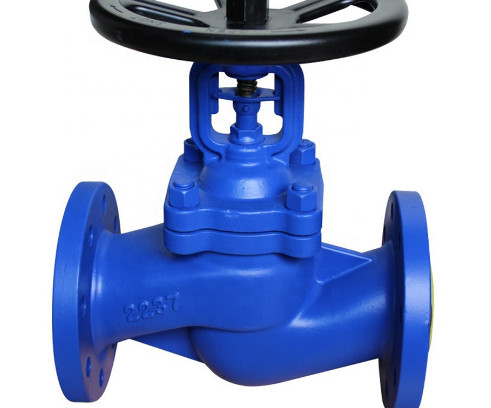

Il acciaio al carbonio di PN25 DN125 WCB ha flangiato valvola di globo
Vantaggio del prodotto
1. I soffietti sigillano la valvola di globo, la componente chiave di cui è i soffietti del metallo. L'assemblea di valvola e più inferiore del gambo è automaticamente fresare saldato e l'estremità superiore sta fresando automaticamente la saldatura con il piatto di collegamento per formare una barriera del metallo fra il medium fluido e l'atmosfera per assicurare la perdita zero del gambo di valvola
2. Il piatto della valvola assume la progettazione, la superficie di tenuta e la forma coniche di medium una linea di flusso, la migliore prestazione di sigillatura, tempo di impiego più lungo
3. La doppia progettazione della guarnizione, evita la perdita, in conformità con le norme internazionali della guarnizione
4. La copertura della valvola è fornita di un giunto del grasso, che può direttamente lubrificare il gambo di valvola, il dado e la manica dell'asse.
I soffietti sono saldati al gambo di valvola per mantenere la prestazione stabile di funzionamento e per evitare la vibrazione del gambo causato tramite la vibrazione dell'otturatore della valvola. È il più adatto a conduttura con vapore, olio infiammabile, esplosivo, termico, elevata purezza, la sostanza tossica ed altri media.
Pressione e temperatura
pressione di esercizio | PN16/PN25/PN40/PN64 |
pressione di prova |
Shell: 1,5 volte hanno valutato la pressione, Seat: una pressione stimata di 1,1 volte. |
temperatura di lavoro | 0 -- 150ºC |
media adatti | Acqua, petrolio e gas. |
Materiali delle parti principali
NO
|
Nome
|
Materiale
|
1
|
corpo di valvola
|
GS-C25 1,7363 1,4308, 1,4408, 1,4306, 1,4301
|
2
|
Disco
|
ASTM A182-Gr.F6a ASTM 182-F22 ASTM A182 F304, F316, F321, F304L, F316L
|
3
|
Bolzen
|
ASTM A182-Gr.F6a ASTM 182-F22 ASTM A182-F304, F316, F321, F304L, F316L
|
4
|
Sotto-insieme dei soffietti
|
1Cr18Ni9Ti, 304.316
|
5
|
Gambo di valvola
|
ASTM A182-Gr.F6a ASTM 182-F22 ASTM A182-F304, F316, F321, F304L, F316L
|
6
|
Piattaforma della valvola
|
GS-C25 1,7363 1,4308, 1,4408, 1,4306, 1,4301
|
7
|
Imballaggio
|
grafite molle, PTFE
|
8
|
Ghiandola di imballaggio
|
GS-C25 1,7363 1,4308, 1,4408, 1,4306, 1,4301
|
9
|
Piatto di posizionamento
|
25,45,304,316
|
10
|
Dado del gambo
|
Lega di rame C95200
|
11
|
Volantino
|
WCB/QT400-18
|
12
|
Perno
|
ASTM A193-B7, A193-B8,193-B8M
|
13
|
Dado esagonale
|
ASTM A194-2H, A194-8,194-8M
|
14
|
Rondella
|
graphite+ morbido inossidabile, PTFE
|
Istruzioni d'ordinazione del prodotto:
