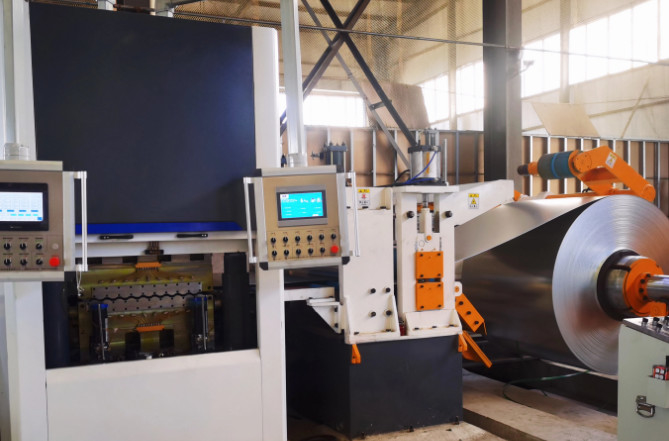

Tengdi Machinery High Precision Cross Cutting Line And Cut to Length Machine (Linea di taglio incrociato ad alta precisione e macchina di taglio a lunghezza)
Visualizzazione del prodotto: Soluzioni di taglio di alta qualità per la lavorazione dei metalli
Tengdi Machinery fornisce linee di taglio trasversale ad alte prestazioni e macchine di taglio a lunghezza per la lavorazione di bobine metalliche.15 mm) e velocità di taglio elevate (fino a 100 m/min), rendendolo ideale per la produzione automobilistica, elettrodomestici, hardware e metallurgia.
Cut To Length Machine: definizione, funzioni e categorie
Una macchina per il taglio a lunghezza lavora le bobine di metallo attraverso lo svincolo, la livellazione e il taglio in lunghezze specificate, seguite dall'impilazione.Trasforma le bobine metalliche continue in materiali piatti utilizzabili per la produzione.
Funzioni e componenti principali
- Componenti chiave:Discolatore, pinzatore e livellatore, calibratore, macchina da taglio, impilatore
- Componenti ausiliariAlimentatore, dispositivo di guida laterale, meccanismo di transizione, trasportatore
Categorie di attrezzature
Per materiale metallico:
- Macchine per il taglio a lunghezza in acciaio inossidabile
- Macchine per il taglio in lunghezza di acciaio al silicio
- Macchine per il taglio in lunghezza di lamiere laminate a freddo/caldo
Con modalità di controllo elettronico:
- Linea di taglio pneumatico lungo (precisione media)
- NC (controllo numerico) linea di taglio lungo (alta precisione)
Parametri tecnici dettagliati
| Modello |
Intervallo di spessore (mm) |
Ampiezza (mm) |
Lunghezza di taglio (mm) |
Precisione di taglio (mm) |
Numeri dei rulli |
Diametro del rullo (mm) |
| 3*1600 |
0.3-3 |
1600 |
300-4000 |
± 0.5 |
15 |
F85 |
| 6*2000 |
1-6 |
2000 |
500-6000 |
± 0.5 |
15 |
F140 |
| 8*2000 |
2-8 |
2000 |
600-8000 |
± 1 |
13 |
F155 |
| 10*2200 |
2-10 |
2200 |
600-10000 |
± 1 |
13 |
F160 |
| 12*2200 |
3-12 |
2200 |
800-12000 |
± 1 |
11 |
F180 |
| 16*2200 |
4-16 |
2200 |
800-12000 |
± 1 |
11 |
F200 |
| 20*2500 |
6-20 |
2500 |
800-12000 |
± 1 |
9 |
F230 |
| 25*2500 |
8-25 |
2500 |
800-12000 |
± 1 |
9 |
F260 |
Flusso di lavoro standard della macchina di taglio in lunghezza
1- Sollevatore di bobine:Sollevamento e trasferimento di bobine metalliche al decollatore idraulico
2. Decoiler idraulico:Sfascia la bobina di metallo a velocità controllata
3- Snubber Roller:Stabilizza il foglio non avvolto
4. Pinch Roll & Pre-Leveler:Mantiene la tensione e esegue il livellamento preliminare
5Ponte del cerchio:Differenze di velocità dei tamponi tra le stazioni
6- Guida laterale:Mantenere il foglio centrato
7- Macchina di livellamento principale:Condotta di livellamento fine
8. Dispositivo di codifica e misura:Misura con precisione la lunghezza del foglio
9- Taglio:Taglio di fogli a lunghezza specifica
10- Convogliatore:Trasferimenti di fogli tagliati
11Piattaforma di sollevamento idraulica:Regola l'altezza per l'impilazione
12- Stacker con dispositivo di soffiatura:Stagliare in modo ordinato i fogli
13- Scarica carrello:Fogli finiti per il trasporto
Vantaggi della cooperazione con Tengdi Machinery
- Soluzioni personalizzate:Parametri dell'apparecchiatura su misura per esigenze specifiche
- Competenza e garanzia della qualità:Professionisti qualificati garantiscono elevati standard
- Applicazione versatile:Adatti a molteplici settori e materiali metallici
- Supporto post-vendita:Servizi post-vendita completi, compresa formazione e consulenza tecnica
